本范围规定了的双面彩板复合风管的定义、要求、检验规则、储存、运输及安装。
本标准适用於本公司生产的双面彩板复合风管。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用於本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用於本标准。
GB50243-2002 通风与空调工程施工质量及验收规范
GBJ304-88 通风与空调工程质量检验评定标准
JGJ71- 90 洁净室施工及验收规范
GB8624-1997 建筑材料燃烧性能分类方法
GB/T8627-1999 建筑材料燃烧或分解的烟密度试验方法
术语
通风工程：
送风、排风、除尘以及排烟系统工程统称为通风工程。
空调工程：
空气调节与空气净化系统工程统称为空调工程。
双面彩板复合风管：
采用双面表层为喷涂钢板，中间为保温层的复合板制成的风管。
漏风量：
通风及空调系统中，在某一静压下通过风管本体结构及其接口，在单位时间内渗入或泄漏的空气数量。
技术要求
风管的材料：
风管的材料：中间是绝热层，两面粘接镀锌钢板。
钢板厚度大于0.3毫米。
绝热保温层为不燃或难燃材料。符合GB8624-1997的有关规定，“氧指数值”大于32。
覆层钢板与绝热层结合应牢固不得分开，粘接面接应大于95%。
风管法兰的材料为PVC型材，或铝合金型材，为不燃或难燃材料。符合GB8624-1997的有关规定，“氧指数值”大于32。
风管的尺寸要求：
风管的规格按照购买方提供的图纸按图加工，风管尺寸全部为内口尺寸。
风管尺寸允许偏差：
标准直管长度为1214毫米±2毫米。
异型管长度不超过3000毫米。
风管内径的允许偏差：0—+1毫米。
管法兰边长允许偏差：0—+2毫米。
风管法兰对角线允许偏差：±3毫米。
法兰平行度允许偏差：±2毫米。
风管的结构要求：
风管的弯管采用内弧线或内斜线形式，当边长大于500毫米时应有导流板片。矩形弯管的导流片应符合下列规定：
材质及材料厚度应为20㎜~25㎜。
导流片的弧度应与弯管的角度一致，导流片在弯管内的配置应符合设计要求。
当风管用双面彩板拼接时压边应大于8毫米，压边上的铆钉间距不大于150毫米。
当风管长边大于1500毫米，小边大于630毫米时，应有内加固。
PVC槽型法兰与风管连接时，有两种连接方式，一种是拉铆，一种是PVC塑料穿钉，铆（穿）钉间距不大于150㎜。
风管各管段间的连接采用可拆卸形式，C型卡条连接。
风管外观：
折角平直，圆弧均匀，无翘角，表面无破损，凹凸不大于5毫米。
风管嵌缝的密封要求：
风管的密封应以板材连接密封为主
风管的漏风量要求：
本风管适用于高压（系统压力>1500Pa），中压（系统压力>500Pa），低压（系统压力<500Pa）的空调通风系统。
不同系统的风管应符合相应的密封要求。

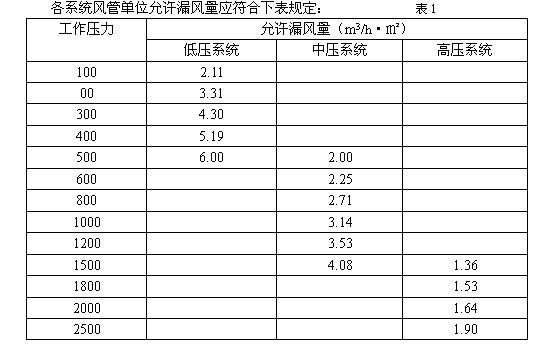

各系统风管单位允许漏风量应符合下表规定：
部件要求：
一般风阀的要求：
风阀结构应牢固，调节应灵活，定位应准确、可靠，并标明风阀的启闭方向。
多叶阀的叶片间距应均匀，关闭时，阀叶应相互贴合，搭接一致，大截面的多叶阀应提高叶片与轴的刚度，并宜实施分组调节。
一般风阀必须用检验合格的双面复合风管做箱体，法兰为PVC槽型法兰，配套调节机构采用丝杠螺母反向自锁机构，以增加其稳定性和准确性
测风孔应采用不易锈蚀的材料，孔口应能封闭严密。
柔性管的要求：
当设计无要求时应选用帆布、人造革等不透气的柔性材料。短管长度150~250毫米。用于净化系统的柔性短管材料，最好是内壁光滑的材料。
检验方法
材料的阻燃性能：按GB8624-1999规定进行实验。在氧气浓度大于32%的氮、氧混合气体中燃烧时间应低于30秒。
尺寸：用直尺目测应符合4.2的要求。
结构：用目测应符合4.1.1、4.3.2、4.3.3、4.3.4的要求。
外观：用目测应符合4.4的规定。
嵌缝：
一般风阀：手动、目测应符合4.7.1.1的要求。
测风孔：目测应符合4.7.2的要求。
柔性管：目测应符合4.7.3的要求。
一般风阀的要求：
风阀结构应牢固，调节应灵活，定位应准确、可靠，并标明风阀的启闭方向。
多叶阀的叶片间距应均匀，关闭时，阀叶应相互贴合，搭接一致，大截面的多叶阀应提高叶片与轴的刚度，并宜实施分组调节。
一般风阀必须用检验合格的双面复合风管做箱体，法兰为PVC槽型法兰，配套调节机构采用丝杠螺母反向自锁机构，以增加其稳定性和准确性
测风孔应采用不易锈蚀的材料，孔口应能封闭严密。
柔性管的要求：
当设计无要求时应选用帆布、人造革等不透气的柔性材料。短管长度150~250毫米。用于净化系统的柔性短管材料，最好是内壁光滑的材料。
检验方法
材料的阻燃性能：按GB8624-1999规定进行实验。在氧气浓度大于32%的氮、氧混合气体中燃烧时间应低于30秒。
尺寸：用直尺目测应符合4.2的要求。
结构：用目测应符合4.1.1、4.3.2、4.3.3、4.3.4的要求。
外观：用目测应符合4.4的规定。
嵌缝：
- 按GB50243-97附录A的方法进行。
- 目测符合4.5要求。
一般风阀：手动、目测应符合4.7.1.1的要求。
测风孔：目测应符合4.7.2的要求。
柔性管：目测应符合4.7.3的要求。

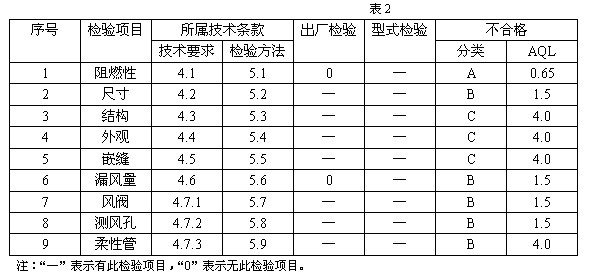

检验项目
检验规则
每批风管及部件，经制造厂质量检验合格后，并附有合格证方能出厂。风管的检验分为出厂检验、型式检验及现场检验。
出厂检验：凡交货的风管及配件进行出厂检验时，检验项目按表2规定的2、3、4、5、7、8、9进行。抽检方法按GB2828规定进行。
型式检验：
有下列情况之一时进行型式检验：
国家质量监督机构提出型式检验的要求时。
当风管法兰尺寸改变或复合板钢板变薄时，或更换材料时，必须进行型式检验。
型式检验项目按表2规定的所有项目进行检验。
型式检验不合格，应立即停止本周期生产的产品出厂，分析原因，提出改进方法，并在生产中改进措施，直到型式检验合格为止。
储存、运输
储存时，应尽量使风管垂直地面放置，当需要平放时，平放风管的高度不大于3米。
运输时，底层风管必须垂直地面放置。
风管及部件安装
一般规定：
风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。
风管及部件安装前，应清除管内的杂物及污物，并保持清洁。
配置不得缩小其有效截面。
支吊架不得设置风口、阀门、检查门及自控机构处，吊杆不宜直接固定在法兰上。
悬吊的风管与部件应设置放置摆动的固定点。
风管安装时应及时进行支、吊架的固定和调整，其位置应正确，受力均匀。
风管与部件支、吊架的预埋件、膨胀螺栓位置，应正确牢固可靠。
柔性风管与空调机及高效风口连接时，应用法兰连接，不得直接铆固。
风管安装：
风管穿出屋面的应设置防雨罩。
明装风管水平安装，水平度的偏差，没米不大于3毫米，总偏差不大于20毫米；风管垂安装，垂直度的偏差，每米不应大于2毫米，总偏差不大于2毫米。
输送易产生冷凝水空气的风管，应按设计要求的坡度安装。
柔性短管的安装应松紧适度，不得扭曲。
可伸缩型金属或非金属风管的长度不宜超过2米，并不得有死弯或塌凹。
风管垂直安装时，固定架间距不大于4米，但每根主管上的固定架不少于2个。
靠墙或靠柱安装的水平管宜用悬臂支架，不靠墙或不靠柱安装的水平管宜用托底吊架。
特殊风管及配件安装：
空气净化空调系统风管的安装应符合下列规定：
系统安装严格按照施工程序进行，不得颠倒。
风管静压箱及其它部件，安装前内壁必须擦拭干净，做到无油污和浮沉，当施工完毕或停顿时，应封好端口。
垫料采用8501柔性胶条。
多叶阀、防火阀、三通阀、排烟阀、插板阀、止回阀等应安装在便于操作的部位，且单加托架。
防火阀安装：方向位置应正确，易熔件应迎气流方向，安装后应做动作实验，且阀门的启闭应灵活，动作可靠。
排烟阀（排烟口）及手控装置（包括预埋导管）的位置应符合设计要求。
止回阀宜安装在风机的压出管段上，开启方向必须与气流方向一致。
风口的安装：风口与风管的连接应严密、牢固，边框与建筑装饰面贴实，外表应平整不变形，调节灵活。风口水平安装时，水平度偏差不大于3/1000；风口垂直安装，垂直度的偏差不大于2/1000。
铝合金条形风口的安装，其表面应平整，线条清晰，无扭曲变形，转角、拼缝处应衔接自然，且无明显缝隙。
变风量末端的安装，应设独立支吊架，与风管相接前应做动作实验。
手动密闭阀的安装，阀门上标示的箭头应与受冲击方向一致。
现场检验：
通风与空调工程各系统的外观要求：
风管表面平整，无破损，连接合理。风管的连接以及风管与设备、调节装置的连接无明显缺陷；洁净系统的风管、静压箱等内表面应清洁、无积尘。
各类调节阀装置的制作和安装应正确牢固、调节灵活、操作方便，防火排烟阀关闭严密、动作可靠。
风口表面应平整、颜色一致、安装位置正确，风口的可调节部件应能正常动作。
风管、部件及管道的支、吊架的形式、位置及间距符合本标准要求，
通风与空调工程投入试运行后，应做生产条件下的测定与调整，合格后即交工验收。
每批风管及部件，经制造厂质量检验合格后，并附有合格证方能出厂。风管的检验分为出厂检验、型式检验及现场检验。
出厂检验：凡交货的风管及配件进行出厂检验时，检验项目按表2规定的2、3、4、5、7、8、9进行。抽检方法按GB2828规定进行。
型式检验：
有下列情况之一时进行型式检验：
国家质量监督机构提出型式检验的要求时。
当风管法兰尺寸改变或复合板钢板变薄时，或更换材料时，必须进行型式检验。
型式检验项目按表2规定的所有项目进行检验。
型式检验不合格，应立即停止本周期生产的产品出厂，分析原因，提出改进方法，并在生产中改进措施，直到型式检验合格为止。
储存、运输
储存时，应尽量使风管垂直地面放置，当需要平放时，平放风管的高度不大于3米。
运输时，底层风管必须垂直地面放置。
风管及部件安装
一般规定：
风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。
风管及部件安装前，应清除管内的杂物及污物，并保持清洁。
配置不得缩小其有效截面。
支吊架不得设置风口、阀门、检查门及自控机构处，吊杆不宜直接固定在法兰上。
悬吊的风管与部件应设置放置摆动的固定点。
风管安装时应及时进行支、吊架的固定和调整，其位置应正确，受力均匀。
风管与部件支、吊架的预埋件、膨胀螺栓位置，应正确牢固可靠。
柔性风管与空调机及高效风口连接时，应用法兰连接，不得直接铆固。
风管安装：
风管穿出屋面的应设置防雨罩。
明装风管水平安装，水平度的偏差，没米不大于3毫米，总偏差不大于20毫米；风管垂安装，垂直度的偏差，每米不应大于2毫米，总偏差不大于2毫米。
输送易产生冷凝水空气的风管，应按设计要求的坡度安装。
柔性短管的安装应松紧适度，不得扭曲。
可伸缩型金属或非金属风管的长度不宜超过2米，并不得有死弯或塌凹。
风管垂直安装时，固定架间距不大于4米，但每根主管上的固定架不少于2个。
靠墙或靠柱安装的水平管宜用悬臂支架，不靠墙或不靠柱安装的水平管宜用托底吊架。
特殊风管及配件安装：
空气净化空调系统风管的安装应符合下列规定：
系统安装严格按照施工程序进行，不得颠倒。
风管静压箱及其它部件，安装前内壁必须擦拭干净，做到无油污和浮沉，当施工完毕或停顿时，应封好端口。
垫料采用8501柔性胶条。
多叶阀、防火阀、三通阀、排烟阀、插板阀、止回阀等应安装在便于操作的部位，且单加托架。
防火阀安装：方向位置应正确，易熔件应迎气流方向，安装后应做动作实验，且阀门的启闭应灵活，动作可靠。
排烟阀（排烟口）及手控装置（包括预埋导管）的位置应符合设计要求。
止回阀宜安装在风机的压出管段上，开启方向必须与气流方向一致。
风口的安装：风口与风管的连接应严密、牢固，边框与建筑装饰面贴实，外表应平整不变形，调节灵活。风口水平安装时，水平度偏差不大于3/1000；风口垂直安装，垂直度的偏差不大于2/1000。
铝合金条形风口的安装，其表面应平整，线条清晰，无扭曲变形，转角、拼缝处应衔接自然，且无明显缝隙。
变风量末端的安装，应设独立支吊架，与风管相接前应做动作实验。
手动密闭阀的安装，阀门上标示的箭头应与受冲击方向一致。
现场检验：
通风与空调工程各系统的外观要求：
风管表面平整，无破损，连接合理。风管的连接以及风管与设备、调节装置的连接无明显缺陷；洁净系统的风管、静压箱等内表面应清洁、无积尘。
各类调节阀装置的制作和安装应正确牢固、调节灵活、操作方便，防火排烟阀关闭严密、动作可靠。
风口表面应平整、颜色一致、安装位置正确，风口的可调节部件应能正常动作。
风管、部件及管道的支、吊架的形式、位置及间距符合本标准要求，
通风与空调工程投入试运行后，应做生产条件下的测定与调整，合格后即交工验收。
